E5W11-312-E4000

法兰尺寸28 [mm]
保持力矩0.09 [N.m] min.
步矩角0.72 [°]
编码器类型增量式
编码器分辨率4000线(16000/圈)
额定电压1.128 [Volt]
额定电流1.2 [A/ph]
单双轴单出轴
相电阻0.94 [Ohm] ± 15 [%]
相电感0.45 [mH] ± 20 [%]
转子惯量18.0 [g.cm2]
出线数量2 线(马达动力线+编码器线)
出线方式拔插出线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度64 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
允许轴向负载10 [N]
允许径向负载20 [N](轴末端)
尺寸28 [mm] x 28 [mm] x 64[mm]
质量0.22 [Kg.]

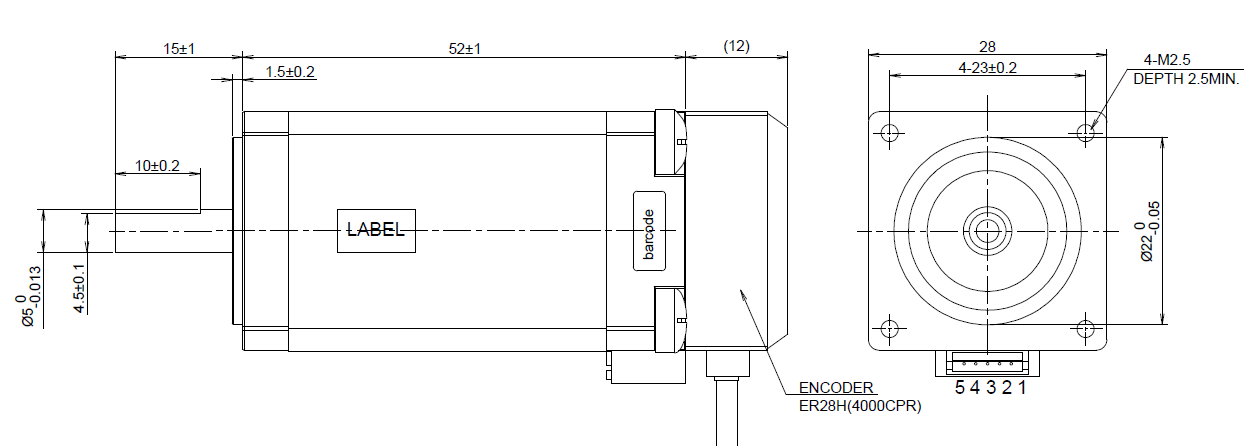

机械尺寸



Download area for E5W11-312-E4000

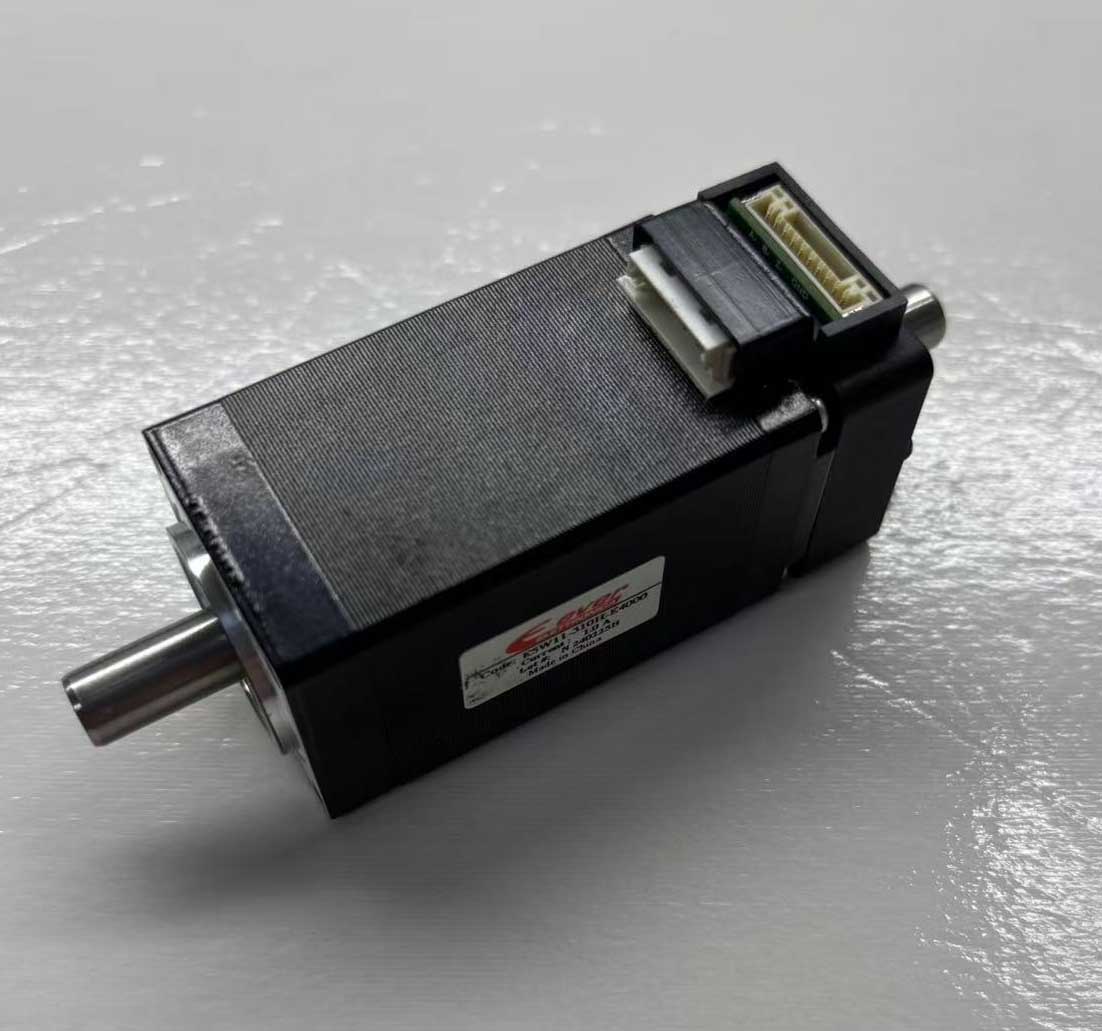

技术展示
SHARE THIS PAGE

力矩曲线

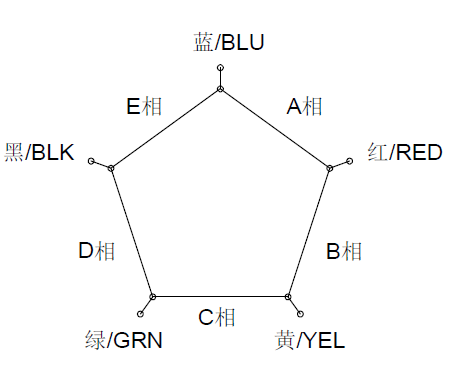

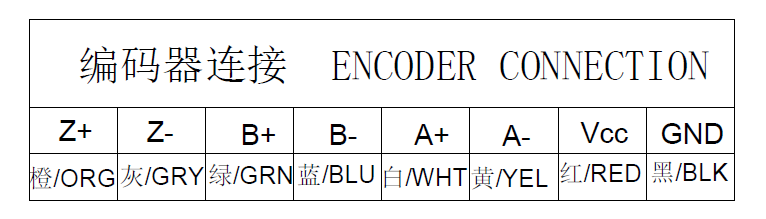

马达接线
